Hướng dẫn chọn giải pháp lót ống gốm (thảm gạch, ống gốm, gạch khóa cong) theo tuyến ống thực tế
Trong 2 bài trước, mình đã nói nhiều về:
-
Vì sao đường ống trong nhà máy nhiệt điện/xi măng/than bị mài mòn kinh khủng
-
So sánh giữa gốm Alumina 92–95% và thép chịu mài mòn Hardox
-
5 vị trí mài mòn nặng nhất trong tuyến ống cần ưu tiên xử lý
Đến Bài 3, mình đi thẳng vào câu hỏi thực tế nhất mà nhà máy hay hỏi:
“Biết là dùng gốm Alumina tốt rồi, nhưng dùng loại nào?
Thảm gạch? Ống gốm? Gạch khóa cong? Gạch hình thang?
Chọn sao cho ĐÚNG và KHỎI LÃNG PHÍ?”
Góc nhìn của Ecovila:
Không có một loại gốm nào “thần thánh dùng cho mọi chỗ”.
Có giải pháp phù hợp cho từng tuyến ống cụ thể.
Bài này là hướng dẫn chi tiết để anh/chị:
-
Nhìn vào tuyến ống thực tế
-
Trả lời vài câu hỏi cơ bản
-
Tự định hình được: chỗ nào nên dùng thảm gạch, chỗ nào dùng ống gốm, chỗ nào dùng gạch khóa cong, chỗ nào chỉ cần gạch hình thang là đủ.

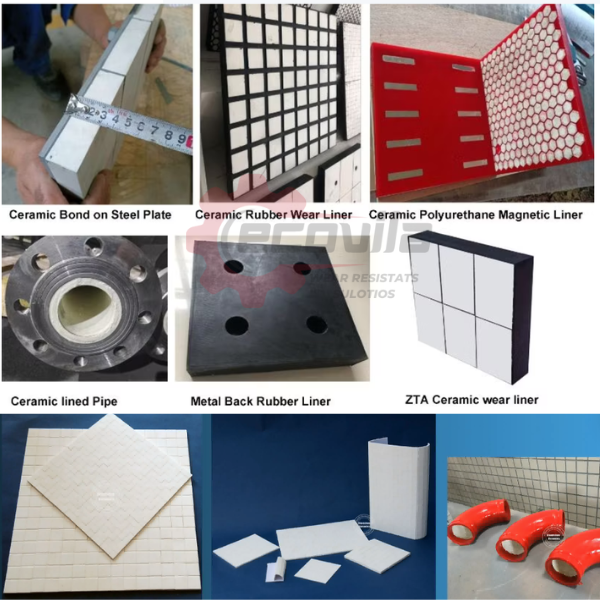

1. Các “vũ khí” lót ống gốm Alumina đang có trong tay
Trước khi chọn, phải biết mình có những option gì.
1.1. Thảm gạch gốm (ceramic mosaic / ceramic mat)
Mô tả:
-
Nhiều viên gốm nhỏ (10×10, 15×15, 20×20mm,…) được dán sẵn trên một lớp đệm (mat)
-
Khi thi công, chỉ cần ấp cả tấm vào mặt trong ống, dùng keo/vữa cố định
-
Thảm có thể uốn cong theo mặt ống, rất linh hoạt
Ưu điểm:
-
Phù hợp với ống đường kính lớn, bề mặt cong dài
-
Dễ thi công ở vị trí khó, cao, chật
-
Có thể “bao” những biên dạng ống phức tạp mà gạch cứng lẻ viên khó theo
Hạn chế:
-
Nếu không thi công kỹ, có thể xuất hiện tạo “bậc” nhẹ ở mạch chuyển tấm
-
Thường phù hợp hơn với môi trường hạt mịn, mài mòn lan rộng chứ không quá tập trung 1 điểm nhỏ

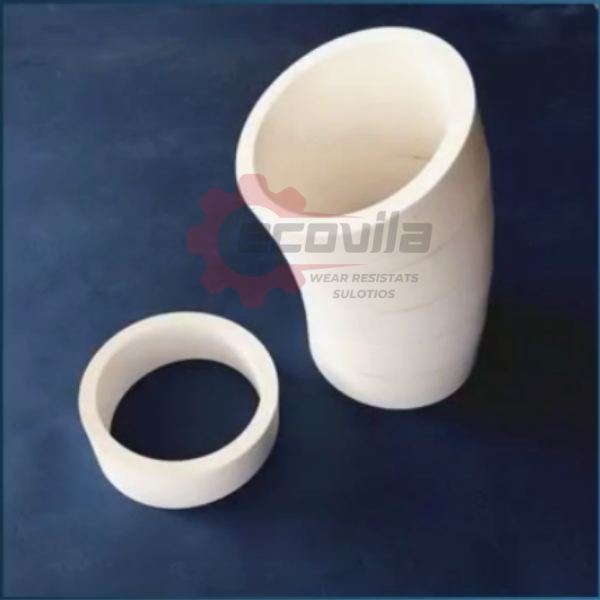

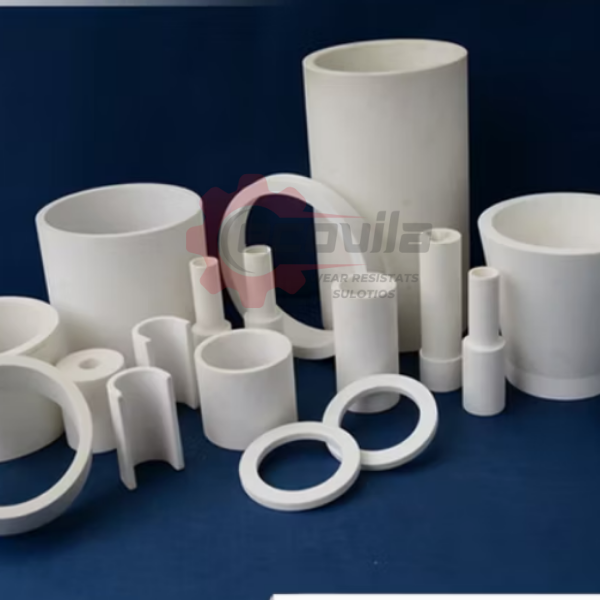

1.2. Ống gốm Alumina (ceramic tube / cylinder)
Mô tả:
-
Các đoạn ống gốm đúc sẵn, đường kính từ ~D100–D300, chiều dài 100–500mm
-
Lót trực tiếp bên trong ống thép, đôi khi cả đoạn co
Ưu điểm:
-
Độ tròn & độ kín khít rất cao
-
Ít mối nối → ít khe hở → giảm điểm yếu
-
Rất đẹp cho các đoạn co, cút, đoạn thẳng mài mòn cực mạnh
Hạn chế:
-
Không phải đường kính nào cũng có sẵn, nhiều size phải đặt riêng
-
Thi công cần độ chính xác cao, độ đồng tâm tốt
-
Chi phí trên mét có thể cao hơn so với gạch rời/thảm ở một số trường hợp

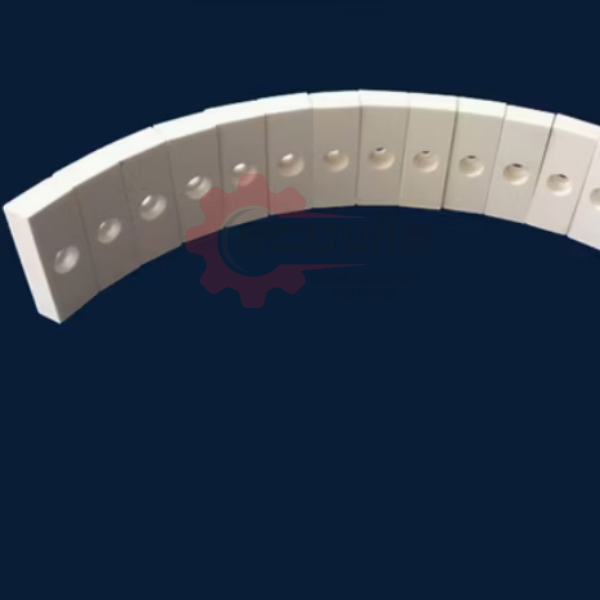

1.3. Gạch gốm hình thang lót ống
Mô tả:
-
Viên gốm dạng hình thang, khi xếp vòng quanh ống sẽ tạo ra 1 “vòng tròn” gần kín
-
Kích thước tiêu biểu:
-
150×33/28×13mm
-
150×43/47×25mm
-
50×47/53×25mm
-
100×35/32×13mm…
-
Ưu điểm:
-
Dễ tùy biến theo nhiều đường kính ống khác nhau
-
Chi phí tốt, phù hợp dự án cần cân bằng giữa hiệu quả & ngân sách
-
Nếu thi công chuẩn, bề mặt tương đối tròn & đều
Hạn chế:
-
Thi công mất công hơn so với thảm gạch
-
Cần kỹ thuật viên biết xếp & căn chỉnh để tránh hở khe lớn

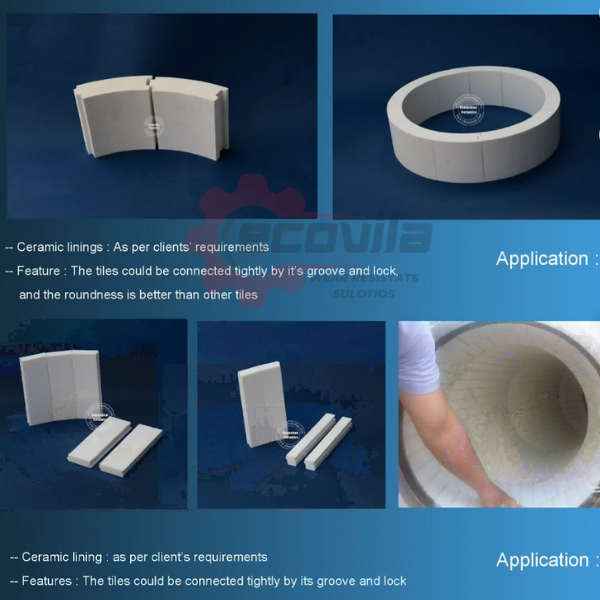

1.4. Gạch gốm khóa cong (groove & lock)
Mô tả:
-
Viên gạch có rãnh – gờ khóa, khi xếp với nhau sẽ “khóa” lại như răng cưa
-
Thường dùng cho các đoạn ống tròn, co, cút, nơi mài mòn nặng và có rung động
Ưu điểm:
-
Độ tròn bề mặt tốt hơn gạch thường
-
Mối ghép không bị xê dịch nhiều khi có rung, va đập
-
Rất phù hợp cho đoạn co, cút, T/Y, vị trí “đầu sóng ngọn gió”
Hạn chế:
-
Thi công cần bài bản & kinh nghiệm, không phải đội nào cũng quen
-
Giá gạch khóa cong thường cao hơn gạch hình thang thường
2. 4 câu hỏi bắt buộc phải trả lời trước khi chọn giải pháp
Đừng chọn theo cảm tính. Ecovila luôn bắt đầu bằng 4 câu hỏi này:
Câu 1: Đường kính ống là bao nhiêu?
-
D < 100mm → Thường khó dùng thảm gạch, ưu tiên ống gốm hoặc giải pháp khác
-
D 100–300mm → “vùng đẹp” cho ống gốm, gạch khóa cong, gạch hình thang
-
D > 300mm → Thảm gạch & gạch hình thang phát huy tối đa hiệu quả
Câu 2: Vật liệu chảy trong ống là gì? (than bột, clinker, tro, bụi, quặng…)
-
Hạt mịn, tốc độ cao (than bột, bụi, bột clinker):
→ Ưu tiên gốm Alumina (thảm gạch, ống gốm, gạch khóa cong) -
Hạt trung bình – to, va đập nhiều (tro xỉ, quặng, đá vụn):
→ Có thể kết hợp thép chịu mòn + gốm, hoặc dùng gạch dày hơn
Câu 3: Vị trí đó mài mòn dạng gì?
-
Mài mòn đều trên diện rộng (đoạn thẳng, ống hút bụi dài)
→ Thảm gạch, gạch hình thang hợp lý -
Mài mòn cục bộ cực nặng (co 90°, T/Y, chỗ đổi hướng, chỗ thu – loe)
→ Ưu tiên ống gốm, gạch khóa cong, gạch hình thang dày
Câu 4: Vị trí đó dễ thi công, dễ tiếp cận không?
-
Nếu nằm trên cao, chật, trong hầm, gần thiết bị nóng →
→ Cần giải pháp thi công nhanh, ít chia nhỏ (thảm gạch, ống gốm module) -
Nếu ống nằm ở mặt bằng mở, dễ mang thiết bị vào →
→ Có thể dùng gạch rời, gạch khóa cong, thi công kỹ càng nhưng lâu hơn chút vẫn ổn
3. Chọn giải pháp theo loại tuyến ống – đi thẳng vào thực tế
Giờ mình ghép 2 thứ: loại tuyến ống + “vũ khí” gốm để ra “combo chuẩn”.
3.1. Tuyến ống thẳng vận chuyển than bột / bụi / khí nóng
Đặc điểm:
-
Đường kính thường từ D150 trở lên
-
Vật liệu: hạt mịn, tốc độ cao, mài mòn đều theo chiều dài
-
Vị trí có đoạn trên cao, đoạn trong nhà, khó tiếp cận
Giải pháp gợi ý:
-
D150–D300:
-
Nếu mài mòn vừa:
→ Gạch hình thang lót ống (chi phí hợp lý) -
Nếu mài mòn nặng + khó dừng máy:
→ Ống gốm Alumina module, lắp từng đoạn 500mm
-
-
D > 300:
-
Thảm gạch gốm Alumina + keo/vữa chuyên dụng
-
Kết hợp gạch hình thang ở các đoạn tải nặng hơn
-
Lý do:
-
Tuyến thẳng, ít đổi hướng → mài mòn trải đều → không cần giải pháp quá phức tạp
-
Thảm gạch & gạch hình thang dễ triển khai trên chiều dài lớn
3.2. Co, cút 90° trong tuyến than bột / bụi lò
Đặc điểm:
-
Mài mòn cực mạnh tại mặt ngoài cua
-
Mọi “đau khổ” thường nằm ở đây
Giải pháp gợi ý:
-
Tùy đường kính:
-
D100–D300:
→ Ống gốm Alumina uốn cong theo co, hoặc
→ Vỏ thép + gạch khóa cong bên trong -
D > 300:
→ Gạch khóa cong + gạch hình thang bố trí theo vòng cung
-
Combo ngon cho co 90°:
-
Lớp ngoài: thép chịu lực
-
Lớp trong: gạch khóa cong Alumina 92/95% tại khu vực chịu mòn mạnh nhất
3.3. T/Y chia nhánh trong ống than, khí nóng
Đặc điểm:
-
Dòng chảy đổi hướng + chia nhánh
-
Mòn mạnh tại vùng “lưng” T/Y
Giải pháp gợi ý:
-
Dùng gạch hình thang + gạch khóa cong để bám sát biên dạng T/Y
-
Ưu tiên:
-
Gạch khóa ở vùng giao nhau, va đập mạnh
-
Gạch hình thang ở vùng chuyển tiếp, ít mài mòn hơn
-
Nguyên tắc:
-
Lót đầy đủ vùng hạt đập đầu tiên khi đổi hướng
-
Không để khe hở lớn tại các góc, tránh dòng chạy vào mạch gạch gây mòn từ trong
3.4. Ống hút bụi, ống khí nóng gần lò, cyclone
Đặc điểm:
-
Khí + bụi mịn, nhiệt độ cao, tốc độ vừa – cao
-
Thường đặt ở trên cao, quanh lò/thiết bị nóng, khó tiếp cận
Giải pháp gợi ý:
-
Trên các đoạn thẳng:
→ Thảm gạch gốm Alumina lót toàn bộ chiều dài đoạn quan trọng -
Tại co gần cyclone, quạt hút:
→ Gạch khóa cong / ống gốm cho đoạn co
Lưu ý kỹ thuật:
-
Thiết kế khe giãn nở hợp lý giữa thép & gốm vì chênh lệch giãn nở nhiệt
-
Dùng keo/vữa chịu nhiệt phù hợp
3.5. Ống xả tro, xỉ – đường kính vừa, hạt to, nặng
Đặc điểm:
-
Hạt tro/xỉ có kích thước lớn hơn, khối lượng nặng hơn than bột
-
Mài mòn do va đập + kéo lê
-
Đáy ống, co dưới, chỗ đổi hướng mòn mạnh
Giải pháp gợi ý:
-
Đáy ống & co dưới:
→ Gạch hình thang hoặc gạch khóa cong dày hơn, lót từ đáy lên khoảng 120–180° quanh ống (vùng hay bị mòn) -
Đoạn còn lại:
→ Tùy mức mòn, có thể dùng thép chịu mài mòn hoặc thảm gạch
Chiến lược:
-
Không nhất thiết ốp gốm 360° nếu mòn chủ yếu ở 1 vùng đáy
-
Tập trung ngân sách cho đúng vùng mòn nặng
3.6. Đoạn thu – loe, đổi tiết diện
Đặc điểm:
-
Vị trí chuyển đường kính ống (giảm/tăng)
-
Dòng chảy thay đổi tốc độ & áp suất → tạo vùng xoáy, mòn cục bộ
Giải pháp gợi ý:
-
Gạch gốm hình thang được gia công theo góc thu – loe
-
Thảm gạch cho vùng chuyển tiếp, nếu đường kính lớn
Nguyên tắc:
-
Lót đều theo góc thu – loe, tránh tạo “gờ” hay “bậc”
-
Tối ưu để dòng chảy trượt đều trên gốm, không có góc chết giữ vật liệu
4. Các lỗi chọn giải pháp lót ống gốm mà nhà máy hay mắc
Ecovila đã đi qua nhiều nhà máy và gặp mấy lỗi “kinh điển”:
Lỗi 1: Chỗ nào cũng muốn… ốp gốm
-
Không phân vùng mài mòn nhẹ – vừa – nặng – cực nặng
-
Kết quả: chi phí đầu tư ban đầu rất cao, không cần thiết
-
Cách đúng:
-
Tập trung vào 5 nhóm vị trí mài mòn nặng nhất
-
Các đoạn còn lại tối ưu bằng vật liệu khác
-
Lỗi 2: Chọn sai dạng gốm cho đường kính ống
-
Ống rất lớn mà lại cố dùng gạch viên nhỏ xếp tay → mất thời gian, chất lượng không đều
-
Ống vừa mà lại đặt thảm gạch thiếu chuẩn → bề mặt gồ ghề, dòng chảy không ổn
Cách đúng:
-
D nhỏ → ưu tiên ống gốm, gạch khóa cong
-
D lớn → ưu tiên thảm gạch, gạch hình thang
Lỗi 3: Không để ý khả năng thi công & bảo trì
-
Chọn giải pháp “nghe rất hay” nhưng… thi công cực khó ở vị trí cao/chật
-
Đến lúc làm mới biết không khả thi
Cách đúng:
-
Ngay từ đầu phải hỏi:
-
Đoạn này thi công bằng cách nào?
-
Có lắp/ tháo được cả đoạn ống không?
-
Có mặt bằng cho giàn giáo, xe nâng không?
-
Lỗi 4: Không kết hợp với kinh nghiệm vận hành
-
Đội kỹ thuật nhà máy biết rất rõ chỗ nào hay mòn, nhưng không được hỏi
-
Thiết kế chỉ dựa trên bản vẽ, không dựa trên thực tế
Cách đúng:
-
Luôn ngồi cùng:
-
Kỹ sư vận hành
-
Đội bảo trì
-
-
Hỏi kỹ:
-
Mỗi năm chỗ nào phải hàn vá/thay nhiều nhất?
-
Có chỗ nào “rất khó chịu” nhưng trên bản vẽ không thấy gì đặc biệt không?
-
5. Quy trình Ecovila đề xuất để chọn giải pháp lót ống gốm cho từng nhà máy
Tóm lại, để không tốn tiền oan và đúng bệnh, đúng thuốc, Ecovila đi theo 5 bước:
-
Nhận thông tin tuyến ống & dữ liệu vận hành
-
Bản vẽ, sơ đồ tuyến
-
Loại vật liệu, lưu lượng, nhiệt độ, tốc độ
-
Lịch sử mài mòn, chỗ hay thủng, thời gian mòn
-
-
Phân vùng mài mòn trên sơ đồ
-
Đánh dấu vị trí mài mòn nhẹ/vừa/nặng/cực nặng
-
Ưu tiên 5 nhóm điểm nóng
-
-
Chọn giải pháp gốm theo từng vùng
-
Thảm gạch, ống gốm, gạch hình thang, gạch khóa cong
-
Kết hợp với thép chịu mòn khi cần
-
-
Thiết kế chi tiết & lên phương án thi công
-
Vẽ mô-đun ống lót
-
Tính toán thi công thực tế (tháo lắp thế nào, thời gian shutdown…)
-
-
Lắp đặt thử / pilot một số vị trí & đánh giá lại
-
Sau 6–12 tháng, kiểm tra, đo mòn
-
Chỉnh sửa/nhân rộng nếu kết quả tốt
-
6. Kết luận & lời mời
Không có giải pháp “mặc định” cho mọi tuyến ống.
Chỉ có giải pháp phù hợp nhất cho từng tuyến ống cụ thể.
-
Thảm gạch: mạnh ở ống lớn, mài mòn đều, vị trí khó thi công.
-
Ống gốm: đẹp cho D100–D300, đoạn thẳng & co, mài mòn nặng.
-
Gạch hình thang: linh hoạt, tối ưu chi phí, dùng được rất rộng.
-
Gạch khóa cong: dành cho các vị trí “sóng gió nhất” như co, cút, T/Y, đoạn rung động.
Nếu anh/chị muốn nghiêm túc tối ưu lại hệ thống ống chịu mài mòn trong nhà máy:
Hãy gửi cho Ecovila bản vẽ tuyến ống + vài ảnh hiện trạng.
Phần còn lại, để đội kỹ thuật của chúng tôi cùng anh/chị thiết kế lại.
-
