Hiểu đúng đường cong ứng suất – biến dạng khi kéo: Chìa khóa cơ bản của cơ học vật liệu

Trong cơ học vật liệu, đường cong ứng suất – biến dạng khi kéo (tensile stress–strain curve) là một trong những khái niệm nền tảng quan trọng nhất.
Chỉ cần hiểu rõ đường cong này, anh em sẽ:

• Nắm được vật liệu biến dạng như thế nào khi chịu lực kéo

• Biết được khi nào vật liệu còn an toàn, khi nào sắp chảy, cứng, rồi gãy

• Phân biệt được vật liệu dẻo và vật liệu giòn

---

1. Ứng suất kéo là gì?

Trong cơ học, lực có 3 yếu tố: độ lớn – phương/hướng – điểm đặt. Nhưng vật thể không phải là điểm, mà là khối vật liệu có kích thước, nên ta không thể chỉ nói “lực tại một điểm” là xong.

Vì vậy, người ta đưa ra khái niệm ứng suất (stress), ký hiệu là σ, để mô tả mức độ chịu lực bên trong vật liệu trên một đơn vị diện tích.

Công thức ứng suất kéo

Khi một thanh vật liệu chịu kéo:

• Lực kéo: $F$

• Diện tích mặt cắt ngang: $A$

Thì ứng suất kéo trung bình được xác định:

$$\sigma = \frac{dF}{dA} \approx \frac{F}{A}$$

Diễn giải dễ hiểu:

Ứng suất kéo chính là “áp lực chống lại” trên mỗi đơn vị diện tích bên trong vật liệu khi ta kéo nó ra.
Càng kéo mạnh trên cùng diện tích → ứng suất càng lớn.

Dưới tác dụng của ứng suất kéo, vật liệu sẽ biến dạng (dài ra), và mức biến dạng này được mô tả bằng biến dạng kéo (ε).

---

2. Đường cong ứng suất – biến dạng khi kéo

Trong thí nghiệm kéo:

• Trục ngang (trục x): biểu diễn biến dạng ε

• Trục đứng (trục y): biểu diễn ứng suất σ

Hình dạng đường cong σ–ε cho ta thấy vật liệu “hành xử” như thế nào khi:

• Mới bắt đầu chịu tải

• Bước vào giai đoạn chảy dẻo

• Bị cứng biến dạng

• Rồi cuối cùng bị gãy

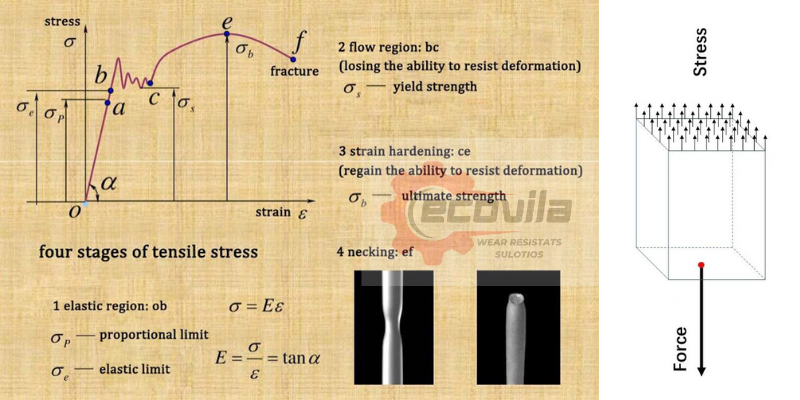

Đường cong tiêu chuẩn của một vật liệu dẻo (như thép carbon thường) thường được chia thành 4 giai đoạn chính:

1. Vùng đàn hồi (Elastic region)

2. Vùng chảy (Yielding region)

3. Vùng hóa bền / cứng biến dạng (Strain hardening)

4. Vùng thắt cổ & gãy (Necking & Fracture)

---

3. Bốn giai đoạn chính của đường cong kéo

3.1. Giai đoạn 1 – Vùng đàn hồi

Đặc điểm:

• Khi ứng suất nhỏ hơn một giá trị nhất định (gọi là giới hạn đàn hồi σₑ)

• Ứng suất tỷ lệ thuận với biến dạng: kéo bao nhiêu, thả ra nó trở về chiều dài ban đầu

• Biến dạng trong vùng này là biến dạng đàn hồi – không để lại biến dạng dư.

Trong đoạn đầu, đường cong gần như là đường thẳng từ gốc O đến điểm a – gọi là vùng tỷ lệ (proportional limit).

Định luật Hooke

Trong vùng đàn hồi tuyến tính:

$$\sigma = E \cdot \varepsilon$$

Trong đó:

• $\sigma$: ứng suất

• $\varepsilon$: biến dạng

• $E$: mô đun đàn hồi (Young’s modulus)

  • Với thép, thường khoảng E ≈ 200 GPa

Ta có:

• Giới hạn tỷ lệ σₚ: giá trị ứng suất lớn nhất mà quan hệ σ–ε còn tuyến tính (tuân theo Hooke).

• Giới hạn đàn hồi σₑ: giá trị ứng suất lớn nhất mà sau khi bỏ tải, vật liệu vẫn trở về kích thước cũ.

Thực tế kỹ thuật:

• Trong khoảng σₚ < σ < σₑ, quan hệ không còn hoàn toàn tuyến tính, nhưng vẫn đàn hồi.

• Do σₚ và σₑ thường rất gần nhau, nên trong kỹ thuật thường không tách bạch quá chi tiết.

---

3.2. Giai đoạn 2 – Vùng chảy (Yielding)

Khi ứng suất vượt qua giới hạn đàn hồi σₑ, vật liệu bắt đầu đi vào giai đoạn chảy dẻo.

Đặc điểm:

• Quan hệ σ–ε không còn tuyến tính

• Biến dạng tăng lên rất mạnh, trong khi ứng suất có thể:

  • Giảm nhẹ,

  • Hoặc dao động quanh một giá trị gần như nằm ngang

• Nếu bỏ tải:

  • Chỉ một phần biến dạng được phục hồi (phần đàn hồi),

  • Phần còn lại là biến dạng dẻo (vĩnh viễn)

Trên đường cong, vùng này thường thể hiện bằng một đoạn gần như nằm ngang, có răng cưa nhỏ – chính là hiện tượng chảy (yielding).

Điểm chảy và giới hạn chảy

• σₛ: cường độ chảy / điểm chảy (yield strength) – là ứng suất đặc trưng tại vùng bắt đầu chảy dẻo.

• Với vật liệu không có hiện tượng chảy rõ ràng (không có đoạn ngang), trong kỹ thuật người ta quy ước:

  • Giới hạn chảy 0,2% (σ₀.₂): là ứng suất tương ứng với 0,2% biến dạng dẻo dư sau khi bỏ tải.

Đây là chỉ tiêu rất quan trọng, dùng rộng rãi trong thiết kế kết cấu.

---

3.3. Giai đoạn 3 – Hóa bền (Căng cứng / Strain hardening)

Sau khi vượt qua vùng chảy, mẫu thử đi vào vùng biến dạng dẻo đồng đều.

Đặc điểm:

• Mẫu tiếp tục dài ra đáng kể

• Để tiếp tục tăng biến dạng, phải tăng ứng suất lên → đường cong σ–ε lại đi lên

• Vật liệu trở nên “cứng hơn” khi bị kéo dài – hiện tượng này gọi là
  👉 hóa bền (work hardening / strain hardening)

Cường độ kéo đứt (Ultimate tensile strength)

• Khi ứng suất tăng đến giá trị lớn nhất σᵦ trên đường cong:

  • Đó là cường độ bền kéo (ultimate tensile strength – UTS)

• Ý nghĩa:

  • Đây là ứng suất lớn nhất mà vật liệu chịu được trong kéo,

  • Trước khi bắt đầu xuất hiện thắt cổ (necking) và mất ổn định.

Từ đây trở đi, biến dạng không còn phân bố đều mà tập trung tại một vùng trên mẫu.

---

3.4. Giai đoạn 4 – Thắt cổ và gãy

Sau khi đạt σᵦ:

• Ứng suất danh nghĩa bắt đầu giảm xuống

• Trên mẫu xuất hiện vùng thắt cổ (necking) – diện tích mặt cắt ngang giảm mạnh tại một vị trí

• Biến dạng tập trung cao độ ở vùng này cho đến khi mẫu bị đứt

Ứng suất phá hủy σf:

• σf là độ bền đứt gãy – ứng suất (danh nghĩa) tại thời điểm mẫu gãy.

• Thường thấp hơn σᵦ, nhưng về mặt cơ chế, lúc này vật liệu đã đi xa khỏi trạng thái làm việc an toàn.

---

4. Các chỉ tiêu độ dẻo: độ giãn dài và độ co thắt

Khi kết thúc thí nghiệm kéo, người ta thường đo thêm 2 thông số:

• Độ giãn dài tương đối δ:

$$\delta = \frac{L_1 - L}{L} \times 100\%$$

• Độ co thắt diện tích ψ:

$$\psi = \frac{A - A_1}{A} \times 100\%$$

Trong đó:

• $L$: chiều dài ban đầu của mẫu

• $L_1$: chiều dài sau khi bị kéo đứt

• $A$: diện tích mặt cắt ngang ban đầu

• $A_1$: diện tích nhỏ nhất tại vùng thắt cổ (tại chỗ gãy)

Ý nghĩa:

• δ và ψ càng lớn → vật liệu càng dẻo

• Đây là hai chỉ tiêu quan trọng để đánh giá tính dẻo của vật liệu kim loại.

---

5. Đường cong kéo của vật liệu dẻo và vật liệu giòn

Trong kỹ thuật, người ta thường quy ước:

• Vật liệu có độ giãn dài δ ≥ 5% → gọi là vật liệu dẻo (ductile)

• Vật liệu có δ < 5% → gọi là vật liệu giòn (brittle)

5.1. Vật liệu dẻo

Ví dụ: thép cacbon thấp, nhôm dẻo, một số hợp kim kim loại màu…

Đặc trưng:

• Có giai đoạn chảy dẻo rõ ràng

• Trước khi gãy, mẫu bị biến dạng lớn, xuất hiện thắt cổ thấy rõ

• Đường cong ứng suất – biến dạng có đủ 4 vùng:

  • Đàn hồi

  • Chảy

  • Hóa bền

  • Thắt cổ – gãy

Vật liệu dẻo:

• Cảnh báo trước khi gãy (qua biến dạng lớn) → an toàn hơn khi thiết kế

• Thường rèn, cán, dập, uốn nguội tốt → phù hợp gia công cơ khí.

5.2. Vật liệu giòn

Ví dụ: gang xám, thủy tinh, một số ceramic, đá…

Đặc trưng:

• Hầu như không có giai đoạn chảy dẻo rõ ràng

• Đường cong σ–ε ngắn, chủ yếu là đàn hồi, sau đó gãy gần như đột ngột

• Biến dạng trước khi gãy rất nhỏ

• Vết gãy thường phẳng, sắc, không có thắt cổ rõ như vật liệu dẻo

Vật liệu giòn:

• Có thể chịu nén tốt hơn kéo

• Phù hợp làm bệ đỡ, nền, vật liệu chịu nén, không thích hợp chịu kéo – uốn lớn.

---

6. So sánh nhanh giữa vật liệu dẻo và vật liệu giòn

Lưu ý quan trọng:

• Tính dẻo hay giòn không cố định, mà phụ thuộc vào:

  • Thành phần hóa học

  • Quy trình sản xuất (nhiệt luyện, gia công nguội, tốc độ làm nguội…)

  • Nhiệt độ làm việc

• Cùng một loại thép, nếu tôi – ram, cán nguội, biến cứng khác nhau → ứng xử kéo có thể dẻo hơn hoặc giòn hơn hẳn.

---

Kết luận

Đường cong ứng suất – biến dạng khi kéo không chỉ là một biểu đồ “hàn lâm”, mà là bản đồ tính cách của vật liệu:

• Ta biết được giới hạn đàn hồi, giới hạn chảy, độ bền kéo, độ bền phá hủy

• Ta phân biệt được vật liệu dẻo – vật liệu giòn

• Ta dự đoán được vật liệu sẽ làm việc ra sao trong thực tế, có cảnh báo trước khi gãy hay không

Nếu anh em làm trong:

• Cơ khí, chế tạo, kết cấu thép, vật liệu,

• Hoặc chọn vật liệu cho kết cấu chịu lực, chịu mài mòn, chịu nhiệt,

thì hiểu rõ đường cong này là bước bắt buộc, giống như biết đọc bản đồ trước khi lái xe đường dài vậy.
