1. Thông tin chung sản phẩm

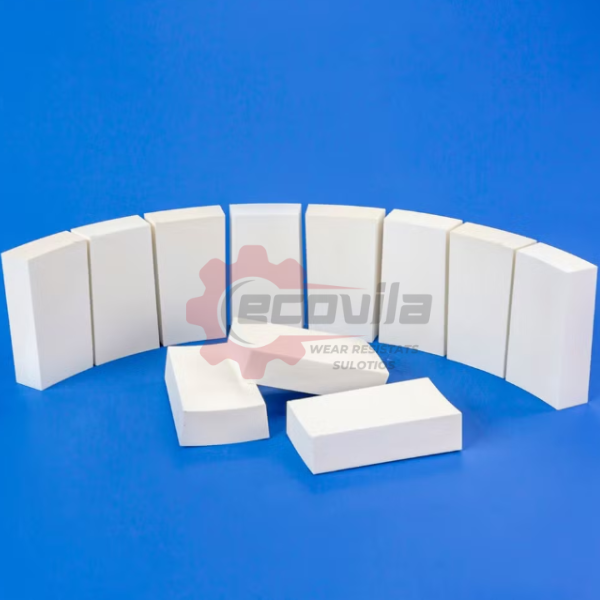

Tên sản phẩm: Gạch gốm khóa cong lót ống (grooved & lock ceramic tiles)
Loại vật liệu: Gốm Alumina (Al₂O₃)
Hàm lượng Alumina: 92% & 95%
Chuẩn chất lượng: GB, ISO
Dạng cung cấp:

• Gạch khóa cong cho co/cút 90° – 45°

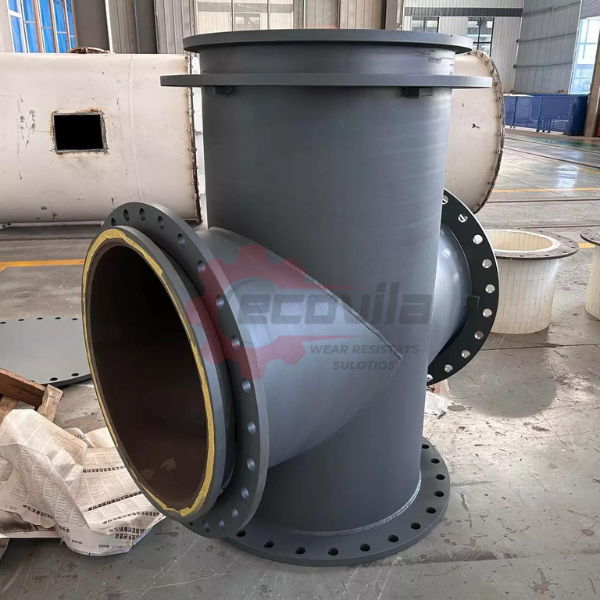

• Gạch khóa cong cho T/Y chia nhánh

• Bộ gạch theo từng DN, từng bán kính cong cụ thể

Đặc tính chính:

• Có rãnh & ngàm khóa, các viên tự “khóa” vào nhau

• Tạo thành lớp lót tròn đều, khít, độ tròn tốt hơn gạch thường

• Chống mài mòn rất cao, ổn định trong môi trường rung động & va đập

Đóng gói: Thùng carton + pallet, phân theo tuyến/đoạn để dễ thi công
Xuất xứ vật liệu gốm: Bình Hương (Chemshun – Pingxiang, Trung Quốc)

---

2. Vì sao co/cút/T/Y nên dùng gạch gốm khóa cong?

Co, cút và T/Y là điểm “ăn mòn” nhiều nhất trong cả tuyến ống vì:

• Dòng vật liệu đổi hướng đột ngột, tạo va đập + xoáy

• Tốc độ cục bộ tăng lên

• Vùng ngoài cua co thường bị “cào” mạnh nhất

Nếu chỉ dùng:

• Thép thường / thép chịu mòn → mòn rất nhanh, hay thủng

• Gạch gốm thường (không khóa) → dễ bị xô lệch, tạo bậc, tạo khe

Gạch gốm khóa cong giải quyết bài toán đó:

2.1. Viên gạch “khóa – rãnh” – không xô lệch khi rung

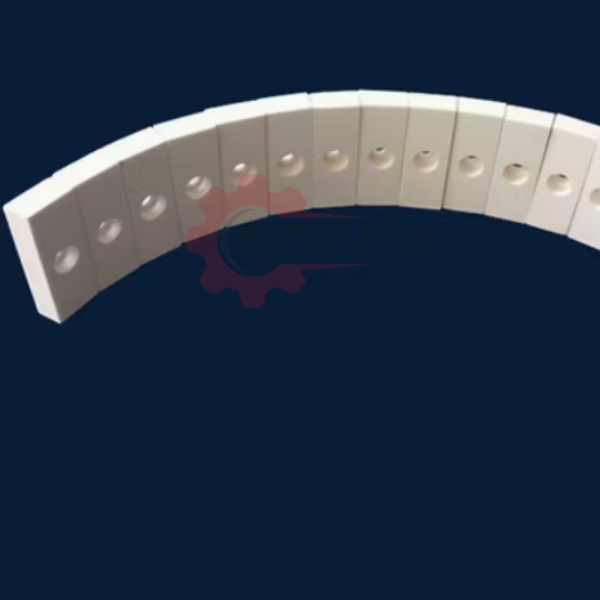

• Mỗi viên có phần rãnh và phần ngàm, khi xếp vào ống sẽ khóa vào nhau theo chu vi

• Khi ống rung, dòng vật liệu “quật” liên tục → các viên không bị trượt, không bị mở mạch.

2.2. Độ tròn tốt – bề mặt trong ống êm, ít “gờ”

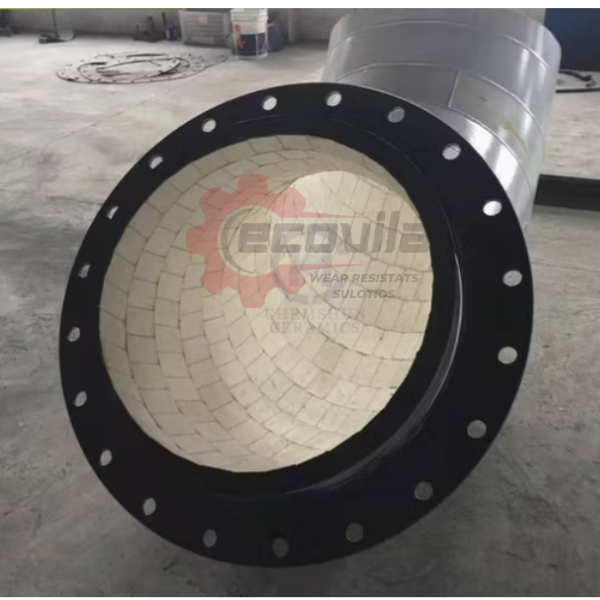

• Cấu trúc khóa cong cho phép bám sát biên dạng co/cút, giữ được độ tròn gần chuẩn

• Ít tạo bậc/gờ trong lòng ống → dòng chảy mượt hơn, hạn chế xoáy bất thường và tắc bẩn cục bộ.

2.3. Chuyên trị vùng mài mòn cực nặng

Đây là vật liệu & cấu trúc mà Ecovila ưu tiên cho:

• Co 90° trong tuyến than bột, bụi lò, clinker

• T/Y chia nhánh trong ống khí bụi, ống than

• Đoạn cong gần lò, gần cyclone, gần quạt hút

---

3. Thông số vật liệu gốm Alumina (áp dụng cho gạch khóa cong)

3.1. Thành phần hóa học

3.2. Tính chất vật lý

Toàn bộ bộ thông số này cho thấy: gạch khóa cong chịu mài mòn cực mạnh, vẫn ổn định trong môi trường nhiệt độ cao – độ rung lớn – va đập liên tục.

---

4. Quy cách & thiết kế gạch gốm khóa cong

Quy cách thay đổi theo DN ống, bán kính co/cút, góc cong, nên thường thiết kế theo đơn hàng.

Các tham số cần để thiết kế:

• DN ống (đường kính trong – ID)

• Góc co: 45° hay 90°

• Bán kính cong (R) hoặc bản vẽ co/cút

• Độ dày lớp gốm mong muốn: 20 / 25 / 30 / 50 mm…

• Vật liệu chuyên chở: than bột, clinker, bụi lò, tro/xỉ…

Từ đó, Ecovila sẽ:

• Xác định số viên / vòng, số vòng / co

• Thiết kế profile khóa – rãnh phù hợp

• Xuất bộ gạch hoàn chỉnh cho từng co/cút/T/Y, có thể đánh số để sau này lắp đặt dễ.

---

5. Ứng dụng điển hình của gạch gốm khóa cong

5.1. Co 90° & 45° trong tuyến than bột – nhiệt điện

• Co than bột sau quạt, sau máy nghiền

• Co ở tuyến lên lò, xuống bunke
  → Đây thường là chỗ mòn nhanh nhất, dùng thép rất mau “toang”.

5.2. Co & T/Y trong hệ thống ống bụi lò, hút bụi, xi măng

• Co sau cyclone, trước lọc bụi

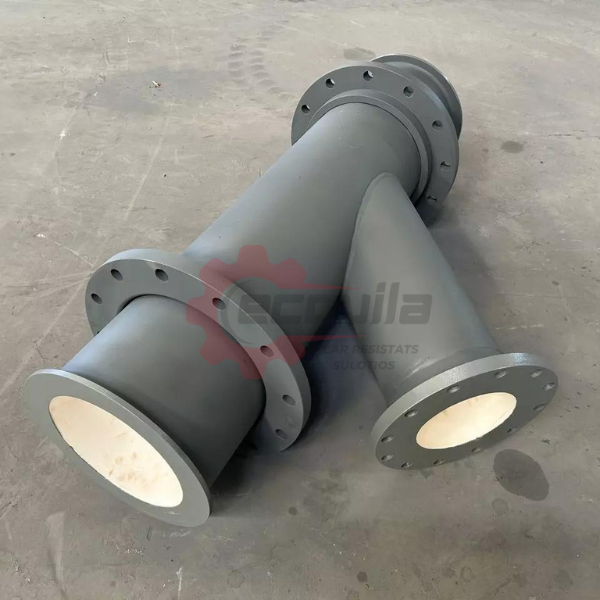

• T/Y phân nhánh khí mang bụi
  → Dòng bụi tốc độ cao, đổi hướng → mòn cực mạnh vùng ngoài cua & chỗ chia nhánh.

5.3. Đoạn cong, co trong tuyến clinker & quặng

• Tuyến bột clinker, bột liệu, quặng mịn

• Các co dẫn liệu lên – xuống giữa các tầng công nghệ

Ở tất cả vị trí này, gạch khóa cong giúp:

• “Chặn” mài mòn vào lớp gốm, bảo vệ ống thép

• Ổn định vận hành, giảm đáng kể số lần phải thay co/cút.

---

6. So sánh gạch gốm khóa cong với gạch hình thang & ống gốm

6.1. So với gạch gốm hình thang

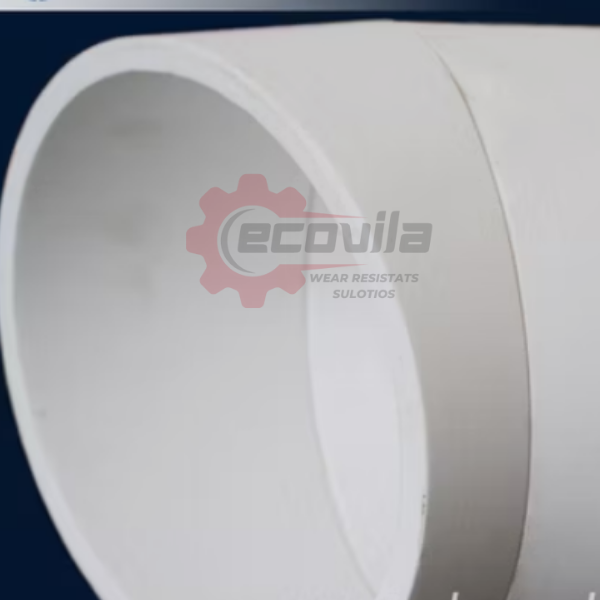

6.2. So với ống gốm (ceramic tube)

Tóm lại:

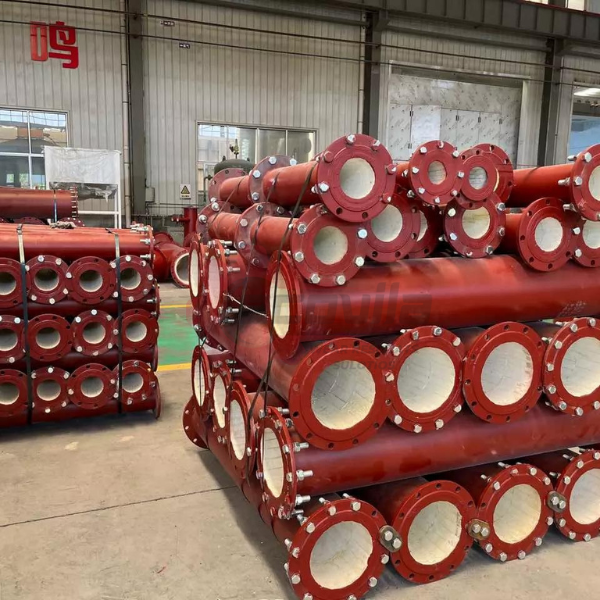

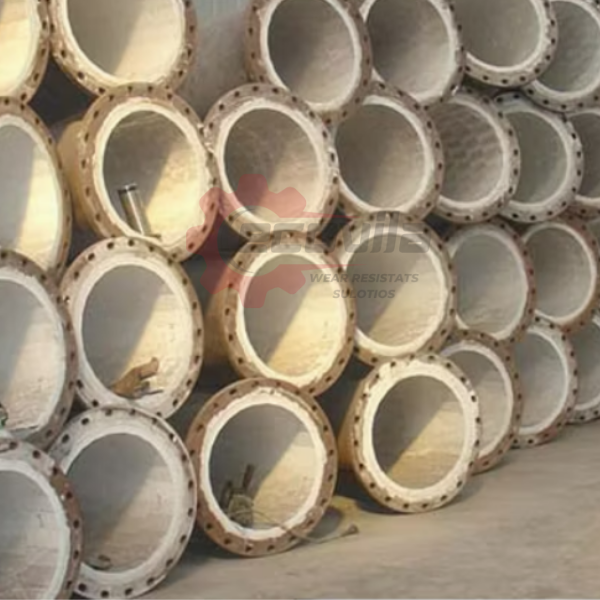

• Ống gốm: phù hợp ống thẳng & một số co chuẩn, module hóa cao.

• Gạch hình thang: linh hoạt trong ống thẳng nhiều DN.

• Gạch khóa cong: “ông hoàng” trong co/cút/T/Y chịu mài mòn khủng.

---

7. Quy trình Ecovila triển khai gạch gốm khóa cong

1. Khảo sát & thu thập dữ liệu

   • Bản vẽ co/cút/T/Y (DWG, PDF, ảnh)

   • Điểm đã từng thủng, đã hàn vá

   • Điều kiện vận hành: vật liệu, nhiệt độ, lưu lượng

2. Thiết kế cấu hình gạch khóa cong

   • Tính số viên/ vòng, số vòng/ co

   • Thiết kế pattern khóa – rãnh & độ dày phù hợp

   • Kết hợp với các đoạn ống thẳng dùng gạch hình thang/thảm gạch/ống gốm

3. Sản xuất & cung cấp

   • Đóng từng bộ cho từng co/cút/T/Y cụ thể, giúp đội thi công không nhầm

   • Có kèm sơ đồ xếp gạch (layout) nếu cần

4. Hỗ trợ thi công

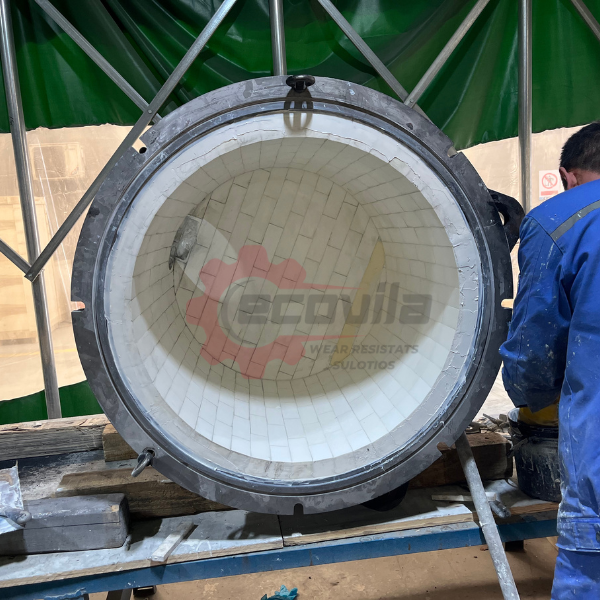

   • Hướng dẫn đội bảo trì nhà máy cách xếp gạch, xử lý nền, dùng vữa/keo

   • Có thể cử kỹ sư Ecovila giám sát thi công tại chỗ (theo thỏa thuận)

---

8. FAQ – Câu hỏi thường gặp

Q1: Có thể dùng gạch khóa cong cho ống thẳng không?
→ Về lý thuyết được, nhưng không tối ưu. Gạch khóa cong sinh ra để bám co/cút. Ống thẳng nên dùng gạch hình thang, thảm gạch hoặc ống gốm sẽ hợp lý hơn.

Q2: Gạch khóa cong có phù hợp vị trí rung động mạnh không?
→ Có. Chính vì có rãnh – ngàm khóa nên các viên ít bị xô lệch trong ống rung, rất phù hợp cho vị trí gần quạt, gần máy lớn.

Q3: Nếu co/cút có hình dạng “khó” (không chuẩn, tự chế) có dùng được không?
→ Được, nhưng cần Ecovila:

• Khảo sát chi tiết

• Đo lại thực tế / bản vẽ

• Thiết kế bộ gạch custom theo đúng hình dạng co/cút đó.

---

9. Liên hệ tư vấn & báo giá gạch gốm khóa cong

Nếu anh/chị đang:

• Có co/cút/T/Y bị mòn thủng liên tục, phải hàn vá hoài

• Muốn xử lý dứt điểm các vị trí mài mòn cực nặng trong tuyến ống

• Cần một giải pháp ổn định lâu dài thay vì “vá tạm thời”

Hãy gửi bản vẽ + ảnh hiện trường co/cút/T/Y cho Ecovila để được tư vấn cấu hình gạch gốm khóa cong phù hợp:

• CÔNG TY CỔ PHẦN QUỐC TẾ ECOVILA

• Hotline kỹ thuật & báo giá: 094,555,2288

• Email: ecovila2023@gmail.com
